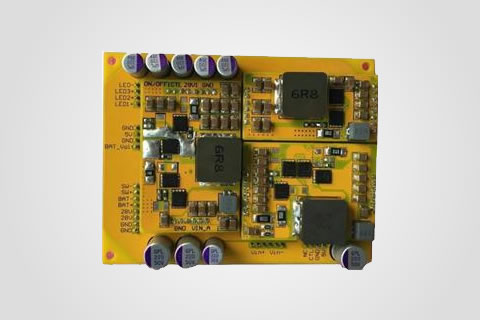

北斗用户机电源

北斗用户机电源

产品名称：北斗用户机电源

产品型号：GM200DD28-01

产品描述：该产品专为北斗指挥型用户机和北斗车载型用户机等设备供电而研制，可满足恶劣环境下使用，满足苛刻的国军品标准。该产品为外供电源和锂电池两种方式供电。当有外电源时，电源板为外电源供电，同时给锂电池充电；当没有外电时，电源板自动切换为锂电池供电。电源具有保护电路，锂电池充电、电量指示、充电和充满LED指示电路，开关切换、遥控开关。

产品规格：

参数	指标
供电方式	外电源和锂电池两种方式供电
外电源输入范围	9Vdc～32Vdc
锂电池输入电压	21Vdc～29.4Vdc
	脉冲电压输出20V/28V		工作电压输出5V
输出电压	20V	28V	5V
输出电压范围	19.5V～20.5V	27.5V～28.5V	4.95V～5.15V
输出额定电流	1A	1A	5A
输出峰值电流	5A	5A	5A
效率	90%	90%	80%
纹波和噪声	200mV	200mV	50mV
20V/28V切换时间	2.5ms～5ms
5V关闭放电时间	≤2S
充电电压输出特性
充电电压	29～29.4V
充电电流	0.76A～0.84A
充电指示灯转换	100mA～150mA
电量指示输出电压	输出电压0～3.0V 线性对应电池电压21～28V,电池电压超过28V时电量指示输出3.2V。
整机其它特性
保护功能	输入具有欠压、过压、防反接保护，输出具有短路、过流、过压保护
LED状态指示	具有电源指示灯、电池充电指示灯、电池充满指示灯
工作温度	-40℃～70℃
储存温度	-55℃～80℃
尺寸	110mm85mm17mm
订购型号	GM200DD28-01
